plc数据无线传输PLC与其他设备或系统之间的数据交换

一、前言

PLC（可编程逻辑控制器）数据无线传输是指通过无线通信技术，实现PLC与其他设备或系统之间的数据交换。以下是对PLC数据无线传输的详细介绍：

二、PLC数据无线传输的关键技术

（1）数据通信

PLC数据无线传输模块通过无线技术实现数据的传输。这些无线技术具有不同的传输距离、传输速率和功耗特性，可以根据具体应用需求选择合适的无线技术。

（2）通信协议

为了实现数据的可靠传输，PLC数据无线传输模块通常采用一些工业标准的通信协议，如Modbus RTU/TCP、Profinet、EtherNet/IP、PPI、N:N等。这些协议确保了数据在传输过程中的格式统一和可靠性。

（3）传输加密

为了保障通信安全，PLC数据无线传输模块通常会采用数据加密技术，确保数据传输过程中的机密性和完整性。

三、无线传输设备介绍

根据不同PLC配置不同的PLC数据无线传输终端，需要考虑多个因素，包括PLC的、型号、通讯接口、通讯协议以及所需的传输距离等等。

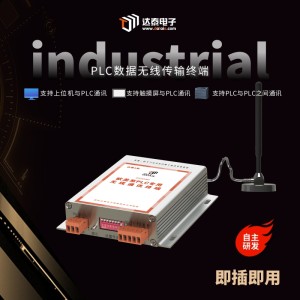

（1）PLC数据无线传输终端

达泰PLC数据无线传输终端DTD434M系列是针对PLC通讯特点而开发的无线通讯产品，内嵌RS232/RS485双接口，完全兼容并自适应MODBUS RTU、PPI、N:N、HOST link、Profibus-DP等通讯协议等。可与各类PLC组成无线测控网络，无线可靠传输距离达到20公里左右，信号穿墙绕射，集成EMI抗干扰滤波单元，经过了十年以上工业现场运行考验，可确保工作于各种恶劣环境工业场合长期运行。

1. PLC数据无线传输终端（以太网版）

达泰PLC以太网数据无线传输终端（以太网版）DTD418M系列，采用2X2两发两收无线架构，空中传输速率高达 300Mbps，兼容MODBUS TCP/IP、S7、EtherNET/IP、Profinet、MELSOFT等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。适用各PLC。

三、产品介绍

PLC的种类繁多，大多分为欧系、美系、日系。欧系PLC以西门子、施耐德为主，美系有罗克韦尔（A-B）、通用电气（GE）公司、莫迪康（MODICON）公司等。
DTD434M是针对欧美系PLC的通讯特点而开发的工业级无线通讯产品，达泰4系无线数据通信终端内嵌RS232/RS485双接口，完全兼容并自适应西门子PPI协议、莫迪康标准MODBUS协议等。
DTD434M能与欧美系PLC组成无线测控网络，无线可靠传输距离达到3公里以上，DTD434M可以穿墙绕射，集成EMI抗干扰滤波单元，经过了十年以上工业现场运行考验，可确保工作于各种恶劣环境工业场合长期运行。

四、产品选型图

声明：报价为无线传输距离10米的产品价格，不含其他配件及税运。每款产品功能距离不同，价格不同，咨询产品请联系我司产品经理。

五、PLC数据无线传输的应用方案

某热电厂计划将其煤棚、翻车机室、1#锅炉房、2#锅炉房及料仓控制室共10台不同、型号、通讯协议和接口的PLC设备的数据，通过无线技术整合到和利时的DCS（分布式控制系统）中，以实现集中的监控与远程操作功能。鉴于这些PLC设备、型号、通讯协议和接口都不一致，直接接入DCS系统存在困难。因此，热电厂采用了达泰PLC数据无线传输装置DTD433MEY，作为桥梁，*实现了厂区各分散PLC设备与和利时DCS系统之间的通讯功能。这一解决方案不仅显著增强了数据传输的安全性和稳定性，还大大提升了整个生产流程的效率。

六、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，*之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。

七、公司介绍

西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的“智”造企业，产品具有“可靠、简单、智能”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输。近20年间，达泰先后获得多项发明，常年与国内top50高校进行产学研合作、水泥行业供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供多方位的技术保障。现已为国内外30000家工厂企业*实现近15万个无线采集测控方案设计和改造项目，投入使用的设备100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命过5年以上。
