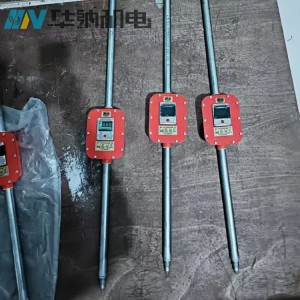

数显式顶板动态仪全面解析

一、设备定义与用途

• 定义：数显式顶板动态仪是一种用于测量岩层位移变化的矿用设备，通过数字显示顶底板移近量、移近速度等参数，为矿压观测提供数据支持。
• 用途：
  • 煤矿井下顶板动态观测：实时监测顶底板位移变化，预测采场来压，检测支承压力高峰位值。
  • 隧道工程与矿山安全：用于隧道、铁矿、石膏矿等场所的顶板稳定性监测，确保施工与生产安全。
  • 智慧矿山建设：结合全光纤顶板安全动态数字化在线监测系统，实现顶板离层量的实时在线远程观测，提升矿山智能化水平。

二、典型型号

• KY-82型：
  • KY-82S数显岩层顶板动态仪：量程300毫米，分辨力0.1毫米，准确度0.5级。
  • KY-82D数显式机械式顶板动态仪：测量范围0~200mm，精度1%，分辨率0.1mm。
• 其他型号：
  • 数显顶板动态仪（鑫煤品牌）：测量范围0~150mm，精度1%，分辨率300。
  • DSB-1型顶板下沉速度报警仪：具备报警功能，适用于顶板下沉速度监测。

三、技术参数

四、工作原理

• 传感器类型：通过位移传感器和处理显示部件，将测杆的直线位移转化成数字显示。
• 数据采集与处理：
  • 实时采集顶底板位移数据，通过内部处理器进行计算和分析。
  • 结合时间参数，计算顶底板移近速度。
• 数显功能实现：
  • 采用高精度传感器和先进的信号处理技术，确保测量数据的准确性和实时性。
  • 数字显示屏直观展示测量结果，避免人为读数误差。

五、应用案例

• 煤矿顶板监测：
  • 在煤矿井下布置测点，使用数显式顶板动态仪实时监测顶底板位移变化。
  • 通过数据分析，预测采场来压，优化支护设计，确保矿山安全生产。
• 隧道工程收敛测量：
  • 在隧道工程中，用于监测顶板稳定性，及时发现潜在安全隐患。
  • 结合其他监测设备，形成完整的隧道安全监测体系。
• 智慧矿山建设：
  • 结合全光纤顶板安全动态数字化在线监测系统，实现顶板离层量的实时在线远程观测。
  • 通过无线网络传输数据，实现井上井下数据共享，提升矿山智能化管理水平。

六、选购建议与使用注意事项

• 选购建议：
  • 根据需求选择型号：根据实际测量范围、精度要求选择合适的型号。
  • 关注性能指标：重点考察设备的精度、分辨率、稳定性及防爆性能。
  • 选择可靠厂家：优先选择有资质、信誉良好的生产厂家，确保设备质量与售后服务。
• 使用注意事项：
  • 安装与固定：确保设备安装牢固，避免振动和冲击影响测量结果。
  • 定期校准：定期对设备进行校准，确保测量数据的准确性。
  • 电源管理：及时更换电池，避免电量不足影响使用；长期不用时，取出电池以防漏液。
  • 安全操作：在危险区域使用时，遵守安全规程，确保人员和设备安全。
  • 数据记录与分析：定期记录测量数据，结合矿压理论进行分析，为安全生产提供决策支持。

数显式顶板动态仪作为矿山安全生产中重要的监测设备，通过实时、准确的顶底板位移监测，为矿山安全生产提供了有力保障。在选购和使用过程中，应充分考虑设备性能、厂家信誉及安全操作规范，确保设备的正常运行和测量数据的可靠性。
